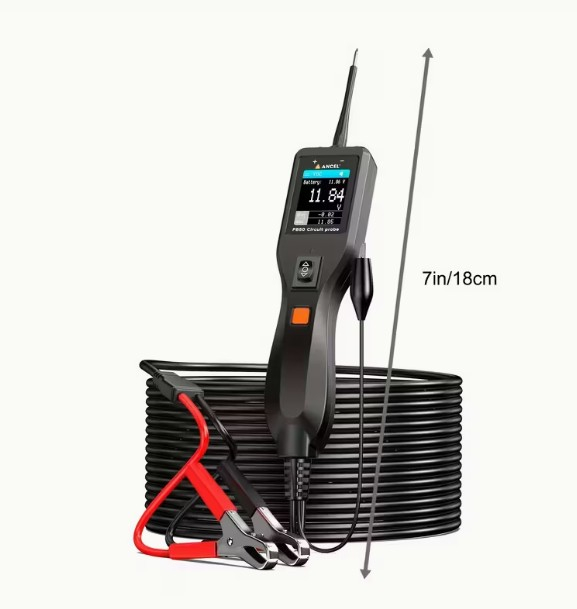

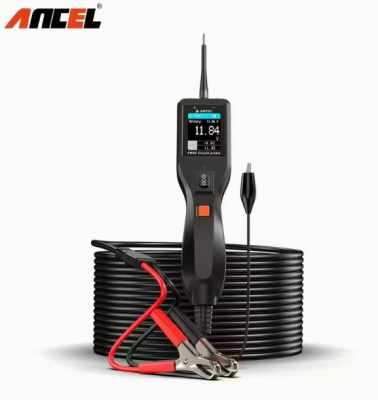

ANCEL Тестер электрических цепей ANCEL PB50
С помощью тестера датчиков вы можете проверить сигналы напряжения и заземления в типичной цепи постоянного тока. Однако особенность в том, что вы также можете использовать его для отправки сигналов напряжения и заземления. Он работает как тест светильник, который может питать цепи или обеспечивать хорошо известное заземление. Таким образом, вы можете эффективно тестировать компоненты и схемы, не вынимая старые зажимы типа «крокодил» и перемычки. Вы можете запитать или заземлять цепь прямо через верхнюю часть устройства.

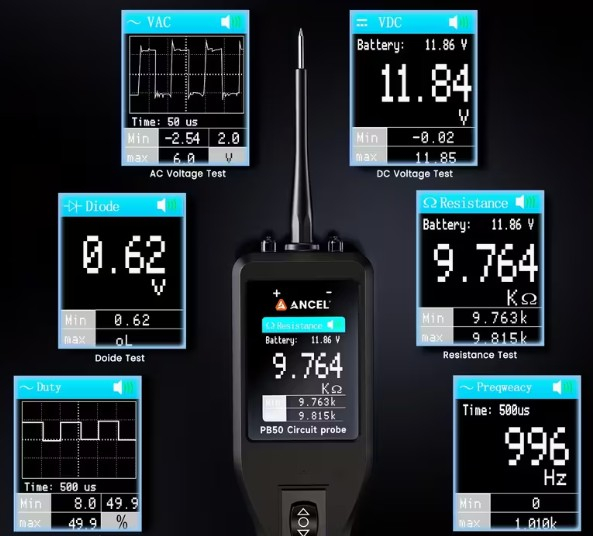

Есть четыре режима диагностики электрических систем, к которым можно получить доступ, нажав кнопку режима и перейдя через каждый из них.
Напряжение постоянного тока
Пока инструмент находится в этом режиме, подключите Наконечник Зонда к цепи, тогда ЖК-дисплей отобразит напряжение постоянного тока с разрешением 0,1 вольт.
Напряжение переменного тока
Пока инструмент находится в этом режиме, подключите Наконечник Зонда к цепи, тогда ЖК-дисплей покажет макс. напряжение, мин. напряжение и частоту.
Сопротивление
Пока инструмент находится в этом режиме, подключите Наконечник Зонда к цепи, тогда ЖК-дисплей отобразит Сопротивление между наконечником и вспомогательным заземляющим проводом.
Диод
В этом режиме Наконечник Зонда контактирует с положительной клеммой диода, подключите вспомогательный заземляющий провод к отрицательной клемме диода, на экране отобразится прямое падение напряжения, указывает на смещение вперед. При замене наконечника зонда на вспомогательный заземляющий провод на экране не будет отображаться напряжение, указывающее на обратное смещение.
